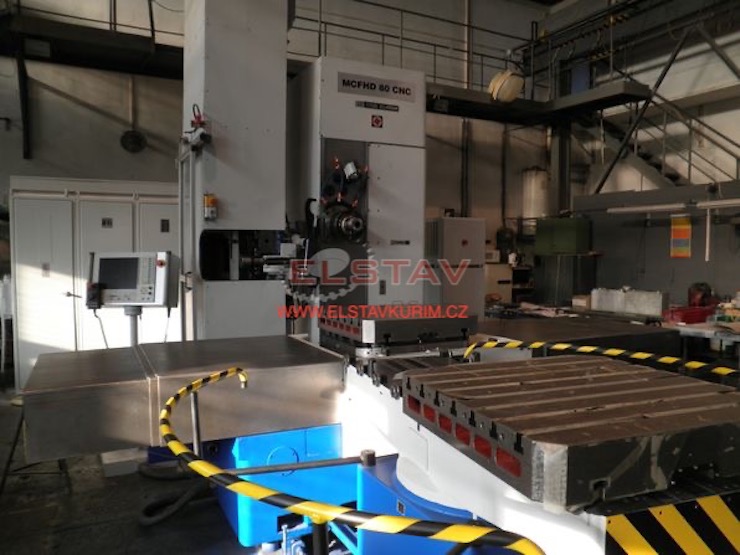

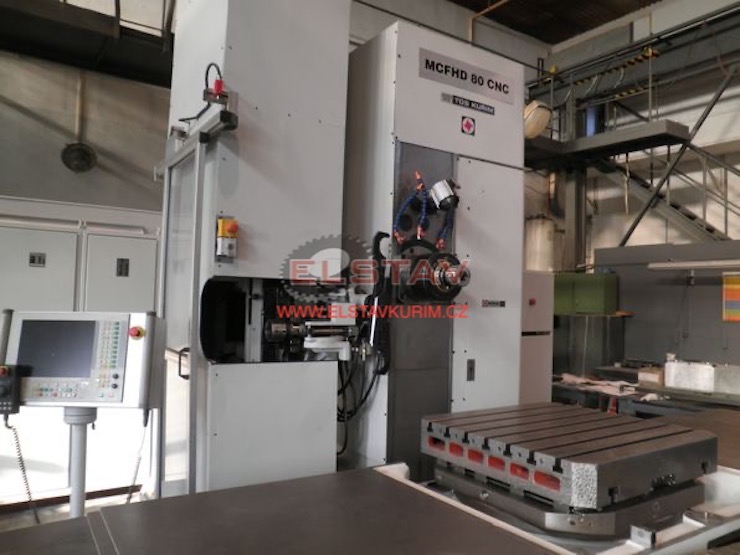

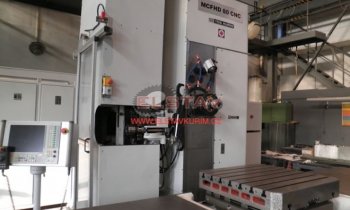

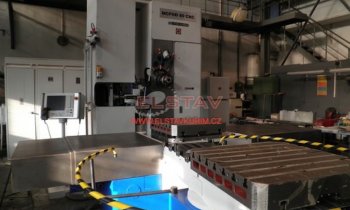

MCFHD 80 CNC
Obráběcí centrum
Střední oprava: 2024
Elektro : nový el. rozvaděč
Systém: Heidenhain TNC 407
Záruka: 6 měsíců
Dostupnost: 2-3 měsíce od objednání
3 890 000 Kč
bez DPH
Obráběcí centrum MCFHD 80 CNC je stroj, který prostřednictvím řídicího CNC systému HEIDENHAIN TNC 407 může provádět obrábění skříňových, plochých nebo tvarově složitých součástí Z litiny, oceli a slitin Z lehkých kovů v malosériové nebo kusové výrobě. Společně se zásobníkem palet a Zvláštním příslušenstvím může být použit jako součást bezobslužného pracoviště.
Možné příslušenství MCFHD 80 CNC:
- Paletový výměník se dvěma paletami
- Kryt pracovního prostoru
- Dopravník třísek
- Chladicí Zařízení
- Osvětlení pracovního prostoru
- Kotevní Šrouby
- Stavěcí podložky
- Upínací šrouby do vřetena
- Sada nářadí pro obsluhu a seřízení
- Průvodní technická dokumentace
- Protokol přesnosti
- Stroj s řídicím systémem HEIDENHAIN TNC 407
- Stroj s digitalizačním systémem
- Stroj se dvěma paletami
- Stroj s klimatizovanou elektroskříní
- Elektrická výzbroj pro jiné hodnoty než 380 V, 50 HZ
- Provedení nátěru v jiném barevném provedení
TECHNICKÁ DATA :
| Výrobce | TOS Kuřim |
| Celková délka | 4 490 mm |
| Celková šířka | 5 700 mm |
| Celková výška | 3 885 mm |
| Celková hmotnost | 22 500 Kg |
| Celkový příkon | 75 kVA |
| Podélný zdvih osa X | 1 000 mm |
| Podélný zdvih osa Y | 750 mm |
| Podélný zdvih osa Z | 750 mm |
| Polohovaní upínacího základu palety | ° 360 x 1 |
| Rozsah otáček | 16 - 3 500 min -1 |
| Kužel dutiny ve vřetenu | ISO 50 |
| Počet stupňů / rozsah otáček - Pracovní vřetena | plynule / 9 – 2 000 n. min |
| Výk. motoru vřet. při 60 / 100 % ED | 27,5 kW |
| Max. kroutící mom. na vřet. | 1 000 Nm |
| Počet stupňů / rozsah - Rozsah posuvů X – Y / Z | plynule / 1 – 3 000 mm / min |
| Rychloposuv | 7 000 mm / min |
| Počet palet | 2 |
| Plocha palety | 800 x 800 mm |
| Max. zatížení palety | 2 500 kg |
| Max. čas výměny palety | cca 60 sec |
| Počet nástrojů | 50 ( DIN 69 871 – A ) |
| Max. průměr nástroje | 130 mm |
| Čas výměny : nástroj – nástroj | cca 13 sec |
| Řídící systém | Heidenhain TNC 407 |
